| CP2000 智能型車載控制電源總成系統 |
|
車輛改裝廠專用電源集中控制系統 （可定制功能） |
用途及特點
CP2000智能型車載控制電源總成，是專為特種改裝車輛提供電源智能化管理。針對特種改裝車輛電源和負載使用的復雜情況，本數字電源能夠對多路電源輸入和輸出通道進行監控和管理，并能有效防止意外的發生，以保護車上的設備以及人身安全。
支持接入4路電源和12路負載。
可同時對各路電源和負載進行監控和管理。
可設定各路通道的名稱(在觸摸屏中)
具有過欠壓報警功能。
具有漏電保護功能。
全中文觸摸屏人機交互界面
可支持外接控制器進行遠程控制。（可選配件） |
|
| CP2000 智能型車載控制電源總成系統技術參數 |
項目 |
參數指標 |
輸入、輸出電壓 |
AC 220V（170V～280V）50Hz |
輸入通道 |
最多可2路同時供電
2路接市電和發電機，每通道物理允許電流60A。
2路接UPS和逆變器，每通道物理允許電流35A。 |
輸出通道 |
最多12路，每通道物理允許電流35A。 |
輸出電流設置 |
每通道0～35（40）A |
工作溫度 |
-30℃～65℃ |
工作濕度 |
10%～95% |
報警信息 |
在交，直流電壓超過設置范圍會產生報警信息 |
控制方式 |
觸摸屏、外接控制板、 |
電壓監測精度 |
±1% |
電壓監測分辨率 |
1V |
|
| |
產品主要功能說明
- CP2000智能型車載控制電源總成具有市電輸入，發電機輸入，UPS輸入，及DC12V輸入 、DC12路輸出；
- 設備通過 DC 12V 或 UPS 雙路供電；
- 設備承載市電、發電機輸入交流控制電流 63A，接入的負載設備總功耗電流應控制在此范圍以內，過載時會導致斷路器跳閘；
- 市電零火接反時，地電位差達到報警設置門限值時，切報警功能選中情況下，會切斷電源，報警未消除時，不能次合閘；
- 零火線反接檢測對僅對市電有效，地電位差告警斷電對市電、發電供電均有效；
- CP2000智能型車載控制電源總成在系統發生交流欠壓、過壓、市電零火反接、地電位差過大等狀態報警時，可在報警信息瀏覽中查詢信息，并有蜂鳴聲；
- 外輸入總電源斷路器（帶30ma可選100ma）具有過載、短路和隔離保護功能；
- 電源斷路器：接通/斷開電源輸出，具有過載、短路和隔離保護功能；
- UPS 電源斷路器：接通/斷開 UPS 的交流輸入，具有過載、短路和隔離保護功能；
- 設備機箱采用型材數控加工（加固型4U）
|
| |
| 產品外觀 |
 |

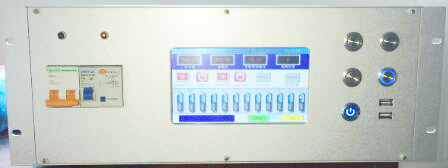

正面 （開關、按鈕及觸摸屏） |
 |

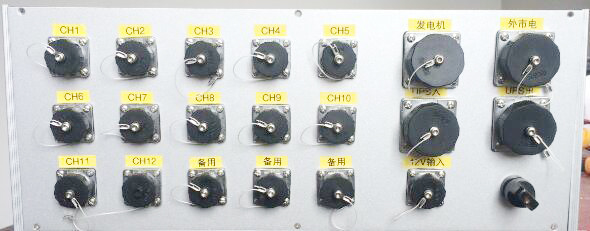

背面 （輸入及輸出連接，工業連接器） |
| CP2000系列智能型車載控制電源操作界面 |

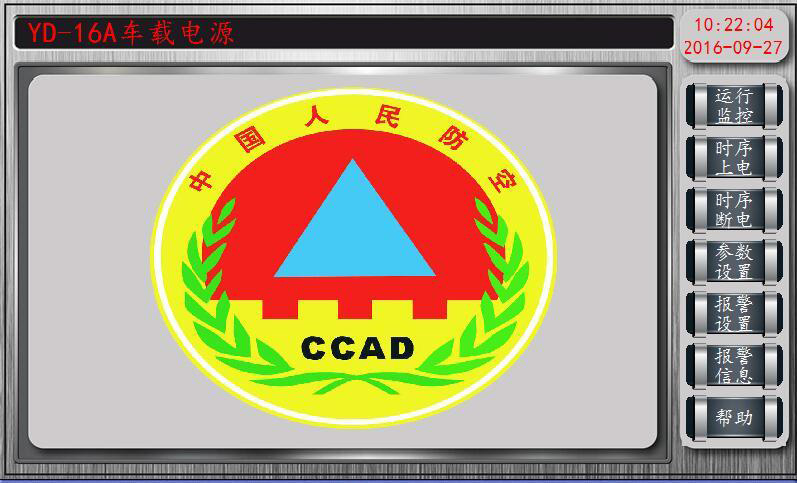

1. 待機界面 （可定制） |
 |
| |

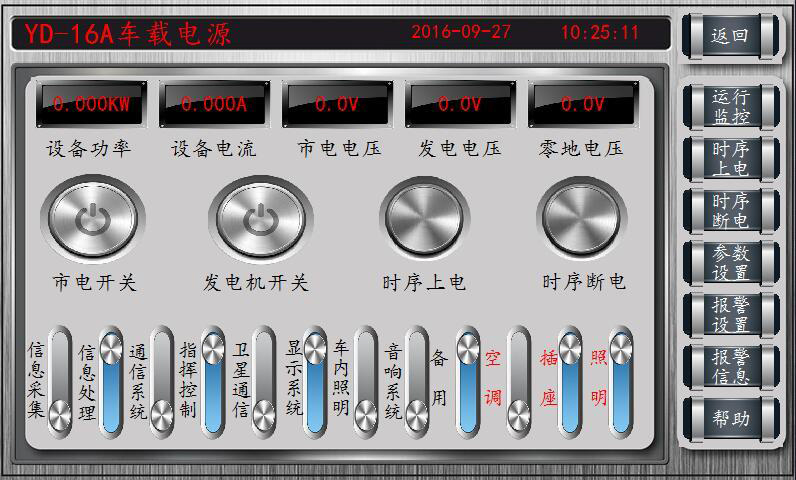

2、電源監控界面

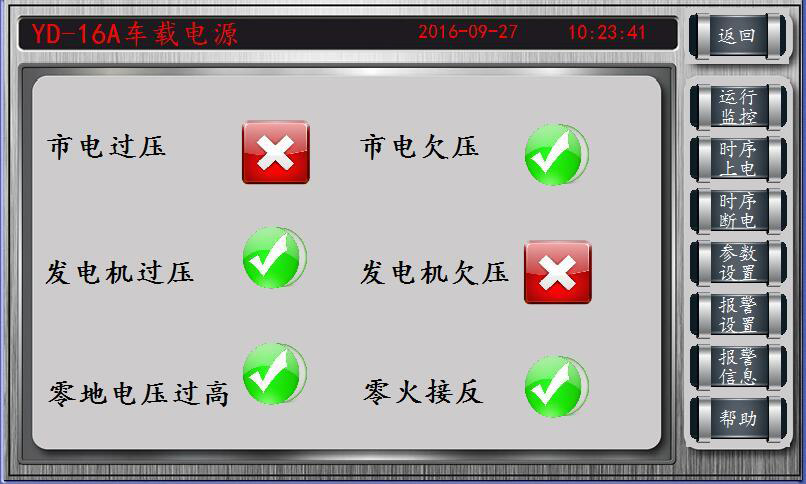

報警參數設置 |
 |
| |
3．系統參數設置

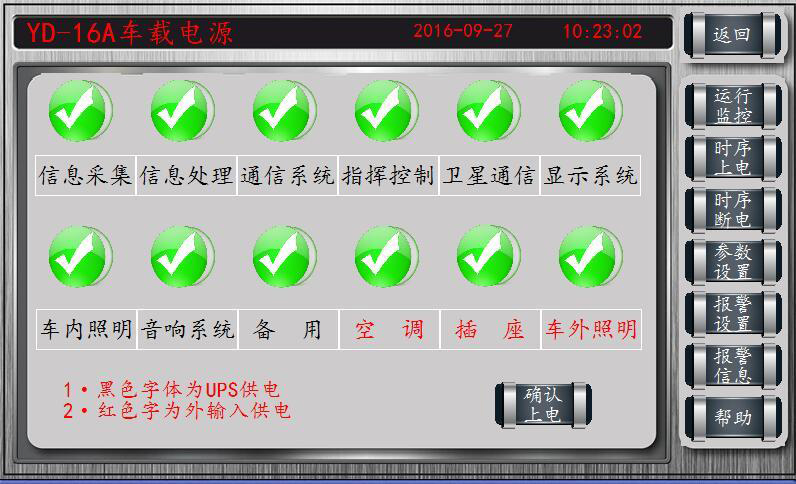

時序上電 |
 |
| |

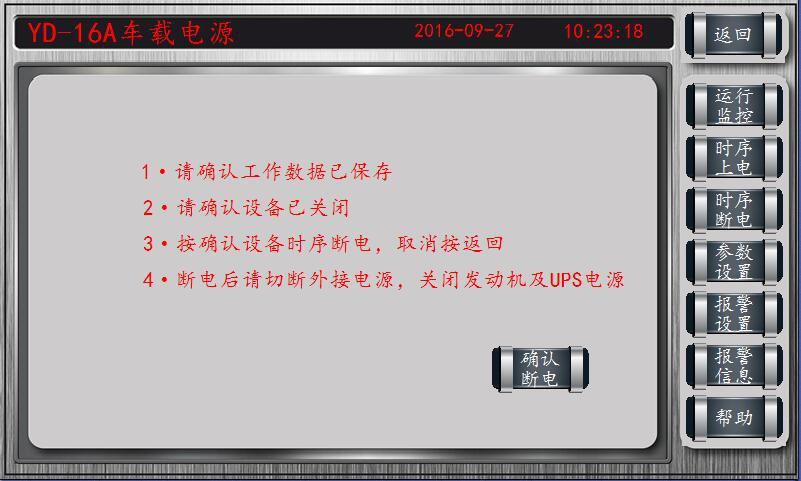

時序斷電 |
 |
| |

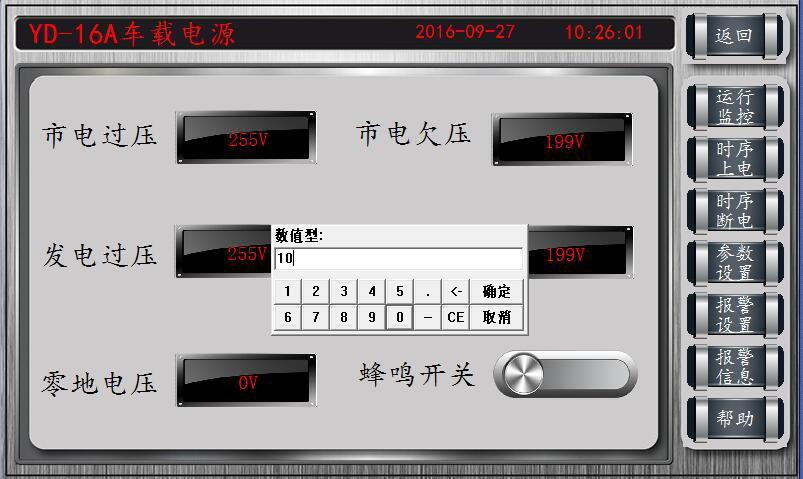

參數設置 |
 |
| |
報警設置 |
 |
| |
特別說明：
本產品是一款具有定制功能的產品，可根據改裝車輛的實際應用情況來定制具體功能。
如有具體需求，可與本公司聯系。 |
| |
